Einlasswickler

Einlasswickler

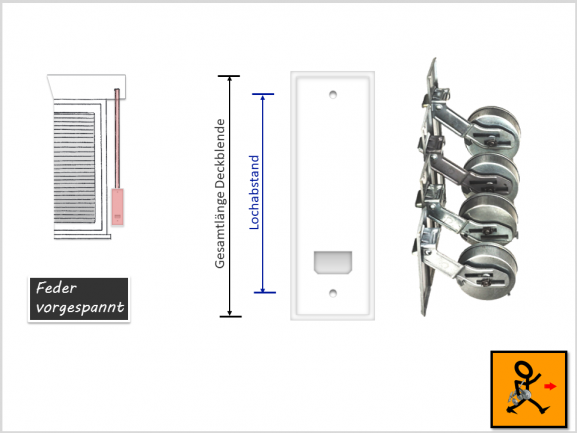

Gurtwickler aus verzinktem Stahl mit Gurtband 23mm und Deckblende aus Kunststoff, weiß für Mauerkasten in verschiedenen Ausführungen. Für die Bestimmung der richtigen Wicklergröße wird der Lochabstand angegeben. Der kleinste Lochabstand beträgt 105mm, der  größte Abstand  255 mm.

Bezeichung   Lochabstand
(mm)
  Gurtlänge
max. (m)
  Durchmesser
Federdose
(mm)
  Einbautiefe*
von - bis
(mm)
10.5   104   3,5   62   75 - 97
13.5   135   5,5   76   60 - 82
16.5   161   5,5   76   65 - 95
18.5   186   5,5   76   65 - 95

* Einbautiefe = Abstand Deckplatte bis Achse Federdose, verstellbar.

Hinweis: Die Federn der oben aufgeführen Wickler sind vorgespannt. Erst den Gurt am Wickler befestigen, dann die Abrollsperre lösen.

Einlasswickler mit Gurtlängen über 5m:

Bezeichnung   Lochabstand
(mm)
  Gurtlänge
max. (m)
  Durchmesser
Federdose
(mm)
  Einbautiefe
von - bis
(mm)
16.5   161   10-12   97   65 - 95
18.5   186   12   97   93 - 120
18.5 DA*   186   12   97   93 - 120
18.5 F**   186   12   115   100 - 140
21.5    214   10    97   93 - 120
21,5 DA*   214   12   97   93 - 130
25,5   257   16   140   120 - 160

* DA = Doppelarm = Federdose wird beidseitig gehalten
** Feder nicht vorgespannt
